K-8000C 프로그래밍 가능한 마법 컬러 컨트롤러 DMX/SPI를 통한 전체 컬러 제어

K-8000C 프로그래밍 가능 매직 컬러 컨트롤러, DMX/SPI를 통한 풀 컬러 제어, 조명 제어를 위한 내장 코딩 기능

K-8000C 시스템의 특징:

1. 32-65536 레벨의 그레이스케일을 지원하며, 소프트웨어 감마 보정.
2. 다양한 점, 선, 면 광원, 다양한 규칙 및 특수 형상 처리를 지원합니다.
3. 8개의 출력 포트를 지원하며, 각 포트는 최대 512/1024개의 램프를 수용할 수 있습니다(DMX 램프는 최대 512 픽셀,
3채널을 예로 듭니다).
4. 재생 내용은 SD 카드에 저장할 수 있으며, 최대 32개의 효과 파일을 저장할 수 있습니다. SD 카드 용량은
128MB-32GB를 지원합니다.
5. 컨트롤러는 단독으로 사용하거나 계단식으로 사용할 수 있습니다. 계단식 연결은 광전 격리 방식을 채택하여,
간섭 방지 및 더 나은 안정성을 특징으로 합니다. 두 컨트롤러 간의 계단식 거리는
0.5mm2의 순수 구리 전원 코드를 사용하여 150m에 도달할 수 있습니다.

6. 로드된 칩이 있는 컨트롤러는 로드된 IC로 소프트웨어에서 잠글 수 있으며, 잠그지 않고 컨트롤러의 "CHIP" 버튼을 조정하여
로드된 IC를 선택할 수 있어 더 유연하고 편리합니다.

7. DMX 램프용 IC 컨트롤러는 자체 주소 쓰기 기능을 가지고 있으며, 또한 2016 LedEdit-K V3.26
소프트웨어 또는 그 이상 버전으로, 원키 주소 쓰기 기능을 설정할 수 있습니다.

8. 4채널(RGBW) 픽셀 또는 단일 채널 픽셀을 램프 로딩에 지원합니다.

9. 컨트롤러의 내장 효과는 3채널(RGB) 및 4채널(RGBW)을 지원합니다.

10. 컨트롤러는 MODBUS 타사 제어를 지원합니다.

11. 향상된 TTL 및 485 차동(DMX) 신호 출력을 지원합니다.

12. 컨트롤러는 22개의 테스트 효과 및 DMX512 채널 테스트 기능을 가지고 있습니다.

참고: 1. 컨트롤러의 512 픽셀 램프 속도는 초당 30프레임에 도달할 수 있으며, 768 픽셀 속도는 25프레임에 도달할 수 있습니다.
초당, 1024 픽셀 속도는 초당 22프레임에 도달할 수 있습니다.
(위의 매개변수는 1903 프로토콜의 IC 데이터를 예로 하며, 데이터는 IC에 따라 다를 수 있습니다)
2. 국제 표준 DMX512(1990 프로토콜)의 최대 512 픽셀을 로드할 수 있습니다. 로드가
국제 표준 170 픽셀일 때 속도는 초당 30프레임에 도달할 수 있으며, 340 픽셀 속도는 초당 약 20프레임, 512 픽셀 속도는 초당 약 12프레임입니다. 3. 타이밍(휴일) 재생, Beidou WiFi 동기화 및 콘솔 채널 분배기 기능이 필요한 경우, 자세한 내용은 판매 담당자 또는 기술 지원 담당자에게 문의하십시오.

제품 매개변수

1. 입력 전압은 DC5V 또는 DC 12-24V 입력입니다.
2. 최대 8192개의 IC를 설정할 수 있습니다.
3. SD 자체 프로그래밍 변경 모드.
4. 순중량 0.8Kg(외부 포장 포함); SD 카드*1; 상자*1) 자세한 내용은 사양을 참조하십시오.
5. 출력은 두 가지 방식으로 연결됩니다. 하나는 터미널 방식이고, 다른 하나는 네트워크 포트 연결입니다.
6. 오프라인 사용, 8개 포트 출력, 각 포트당 512/1024개의 조명;
7. 재생할 내용은 SD 카드에 저장되며, 단일 장치로 재생하거나 여러 장치를 계단식으로 연결할 수 있습니다.

지원 칩(일반적으로 K-8000-RGB 선택):

. 지원 칩(일반적으로 K-8000-RGB 선택):
00: UCS19**,UCS29**,TM18*,SM167**,WS28**,GS82**,SK6812 (최대 버전 V1.7 1024*8=8192 픽셀 지원)
01: SM16716,16726 (최대 1024*8=8192 픽셀 지원)
02: P9813 (최대 1024*8=8192 픽셀 지원)
03: LPD6803 (최대 1024*8=8192 픽셀 지원)
04: LX1003,1203 (최대 1024*8=8192 픽셀 지원)
05: WS2801 (최대 1024*8=8192 픽셀 지원)
06: LPD1886 (최대 1024*8=8192 픽셀 지원)
07: TM1913 (최대 1024*8=8192 픽셀 지원)
08: TM1914 (최대 1024*8=8192 픽셀 지원)
09: P9883,P9823 (최대 1024*8=8192 픽셀 지원)
10: DMX (최대 512*8=4096 픽셀 지원, ≤320*8=2560 픽셀 로드 권장)
11: DMX 500K (최대 512*8=4096 픽셀 지원, ≤320*8=2560 로드 권장
픽셀)
12: DMX 250K-CZF (최대 512*8=4096 픽셀 지원, ≤320*8=2560 로드 권장
픽셀)
13: DMX 500K-CZF (최대 512*8=4096 픽셀 지원, ≤320*8=2560 로드 권장
픽셀)
14: UCS5603-Test (최대 1024*8=8192 픽셀 지원)
15: UCS5603A (최대 1024*8=8192 픽셀 지원)
16: UCS5603B (최대 1024*8=8192 픽셀 지원)
17: TM1814 (최대 1024*8=8192 픽셀 지원)
18: INK1003 (최대 1024*8=8192 픽셀 지원)
19: APA102 (최대 1024*8=8192 픽셀 지원)
20: UCS8904 (최대 1024*8=8192 픽셀 지원)
21: SM16714 (최대 1024*8=8192 픽셀 지원)
22: SM16813 (최대 1024*8=8192 픽셀 지원)
23: GS8512 (최대 512*8=4096 픽셀 지원, ≤320*8=2560 픽셀 로드 권장)
24:QED3110 (NA)
25: WS2816 (최대 1024*8=8192 픽셀 지원)
26: UCS9812 (최대 1024*8=8192 픽셀 지원)
27: SM16803 (최대 1024*8=8192 픽셀 지원)
28: SM16804 (최대 1024*8=8192 픽셀 지원)
29: UCS2603-T (최대 1024*8=8192 픽셀 지원)
30: UCS2603 (최대 1024*8=8192 픽셀 지원)
참고: 1. RGBW 4채널 램프는 K-8000-RGBW를 선택해야 하며, 4채널 이상은
K-8000-RGBWYA를 선택해야 합니다. 2. 단일 채널 램프는 K-8000-W를 선택해야 합니다. 이 경우, 하나의 채널은 하나의 픽셀을 나타내며,
소프트웨어 효과는 흰색 빛입니다.

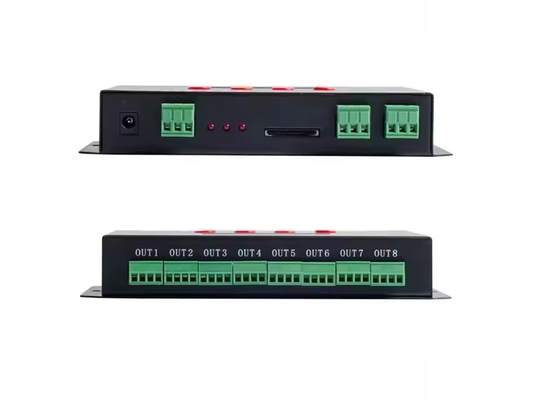

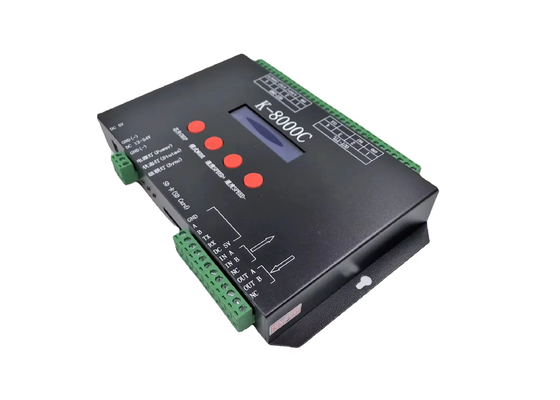

K-8000C 컨트롤러 이미지:
